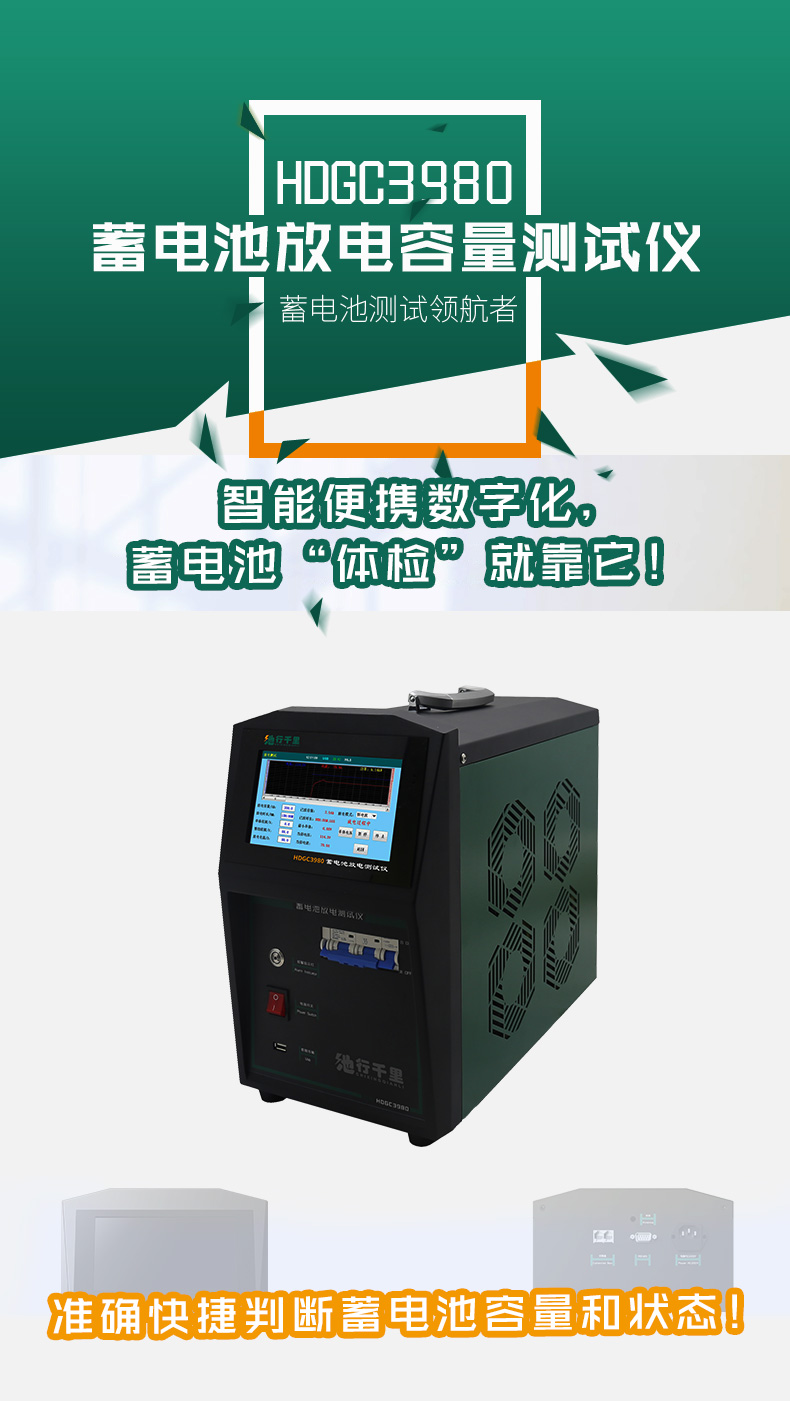

? ? HDGC3980 系列蓄電池組放電容量測試儀可用于電池組核對性放電實驗、容量測試及日常維護。它能實時監控放電過程中蓄電池的各項參數，適用于蓄電池的活化放電、初充電放電、維護放電等，還能檢驗蓄電池儲電性能及負載容量等，具有操作簡便、放電安全等優點，是通訊基站、變電站、軌道交通、水力發電站及 UPS 機房等進行電池測試運維的理想選擇。
? ● 選用7寸高清觸摸屏: 超強的抗干擾能力，特別適用于電站、蓄電池機房。
? ● 多項安全保護功能: 輸入端過壓保護、電池電壓極性反接保護、過流保護、過溫保護
? ● 操作智能化設計:配備快速對接插孔，連接簡單，測試全程自動記錄、無需人工干預。
? ● 具有并機使用功能:能多臺并機使用，滿足300A以上的放電電流需求。
? ● 具有快速核容分析功能:可通過3-5分鐘的快速放電預估蓄電池的剩余容量。
? ● 采用高分子聚合物正溫度系數電阻:功耗小，抗浪涌能力強，避免紅熱現象安全系數高。
? ● 主控芯片采用雙CPU冗余設計：主副CPU協同工作，性能穩定保障測試的安全可靠。
? ● 放電參數預設功能: 內置多種放電模板，適應不同電池參數，模板數據支持掉電保存，上電即測。

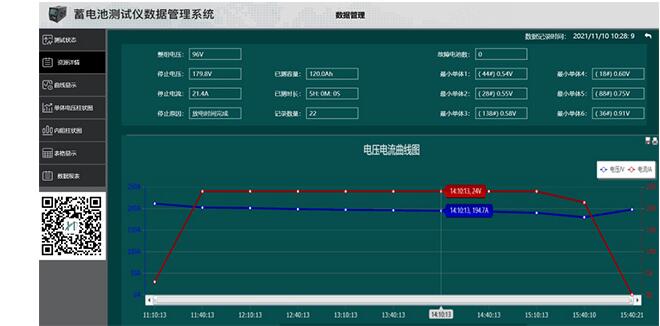

? ● 配備專業的分析軟件:支持柱狀圖、數據表格顯示，可打印生成 EXCEL/WORD 數據報告。
? ● 具有強大的存儲功能:內置 16G容量，可存儲100 組以上放電歷史數據，外置 16G 讀卡器
? ● 放電可設定多個終止條件:達到容量、時長、單體或整組電壓閾值時自動停止，且有過電壓、過電流、過溫、數據異常、反接等多種故障報警。

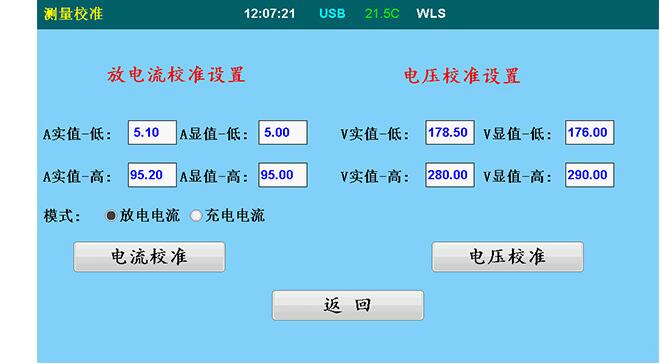

? ● 自帶校準功能: 具備電壓電流校準修正功能，能保證測量精度，適用于儀器讀數與現場儀表一致性要求

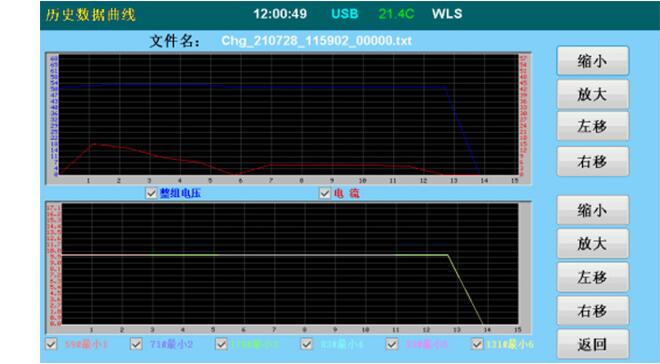

? ● 具備曲線查看功能:借助數據管理界面的歷史數據曲線功能，能將內置數據文件以圖表和波形圖形式進行回看查詢。
| HDGC3980=恒流放電+容量分析 | |||||||
| 通訊系統蓄電池檢測維護通用產品(DC12V/24V/36V/48V) | |||||||
| 產品編號 | 監測范圍 | 恒流范圍 | 電流范圍 | 適用容量 | 放電功能 | 容量測試 | 單體電壓采集 |
| 800610 | 0~60V | DC:10～60V | 0~100A | 1~1000Ah | √ | √ | × |
| 800615 | 0~60V | DC:10～60V | 0~150A | 1~1500Ah | √ | √ | × |
| 800620 | 0~60V | DC:10～60V | 0~200A | 1~2000Ah | √ | √ | × |
| 800630 | 0~60V | DC:10～60V | 0~300A | 1~3000Ah | √ | √ | × |
| 電動自行車/電動叉車/高爾夫觀光車等電池檢測維護(DC48/72V/96V) | |||||||
| 產品編號 | 監測范圍 | 恒流范圍 | 電流范圍 | 適用容量 | 放電功能 | 容量測試 | 單體電壓采集 |
| 80481110 | 0~132V | DC:10~132V | 0~100A | 0~1000Ah | √ | √ | × |
| 80481115 | ?0~132V | DC:10~132V | 0~150A | 0~1500Ah | √ | √ | × |
| 80481120 | ?0~132V | DC:10~132V | 0~200A | 0~2000Ah | √ | √ | × |
| 80481130 | ?0~132V | DC:10~132V | 0~300A | 0~3000Ah | √ | √ | × |
| 電力變電站蓄電池檢測維護通用產品(DC48V/110V/220V) | |||||||
| 產品編號 | 監測范圍? | 恒流范圍 | 電流范圍 | 適用容量 | 放電功能 | 容量測試 | 單體電壓采集 |
| 8030050 | 0~300V | DC:10~300V | 0~50A | 0~500Ah | √ | √ | × |
| 8030080 | 0~300V | DC:10~300V | 0~80A | 0~800Ah | √ | √ | × |
| 8030120 | 0~300V | DC:10~300V | 0~120A | 0~1200Ah | √ | √ | × |
| 軌道交通供電系統蓄電池檢測維護通用產品(DC48V/110V/220V/380V) | |||||||
| 產品編號 | 監測范圍? | 恒流范圍 | 電流范圍 | 適用容量 | 放電功能 | 容量測試 | 單體電壓采集 |
| 8045630 | 0~300V | DC:1~456V | 0~30A | 0~300Ah | √ | √ | × |
| 3060025 | 0~600V | DC:38~600V | 0~40A | 0~400Ah | √ | √ | × |
| 8060050 | 0~600V | DC:38~600V | 0~80A | 0~800Ah | √ | √ | × |
| 電站/UPS數據中心蓄電池檢測維護方案(DC380V/480V) | |||||||
| 產品編號 | 監測范圍? | 恒流范圍 | 電流范圍 | 適用容量 | 放電功能 | 容量測試 | 單體電壓采集 |
| 80384803 | 0~600V | DC:300~600V | 0~30A | 0~300Ah | √ | √ | × |
| 80384804 | 0~600V | DC:38~600V | 0~40A | 0~400Ah | √ | √ | × |
| 80384808 | 0~600V | DC:38~600V | 0~80A | 0~800Ah | √ | √ | × |
| 滿足12V/24V/36V/48V/72V/96V/110V/140V/220V/380V/480V電池組 | |||||||
| 8060030 | 0~600V | DC:10~600V | 0~30A | 0~300Ah | √ | √ | × |
| 8060060 | 0~600V | DC:10~600V | 0~60A | 0~600Ah | √ | √ | × |
| HDGC3980 | |||||
| 產品型號 | 48V系統 | 110V系統 | 220V系統 | 380V系統 | 480V系統 |
| 放電電壓 | 32~60V | 80~132V | 176~270V | 300~460V | 380~580V |
| 放電電流 | 0~300A | 0~100A | 0~100A | 0~40A | 0~30A |
| 儀器功能特性 | |||||
| 顯示功能 | 7寸LCD液晶觸摸屏，分辨率1024*800 | ||||
| 電壓測量精度 | ±0.5%FS+0.1V | ||||
| 電流測量精度 | ±1%FS+0.1A最大量程100A | ||||
| 放電電流顯示精度 | 0.1A | ||||
| 數據保存容量 | 內置:16Gbit FLASH；外置16G儲存 | ||||
| 數據通訊 | RS485*3;USB*1 | ||||
| 工作模式 | 恒流/恒功率，可并機/從機控制 | ||||
| 保護性能（液晶顯示提醒+蜂鳴器告警) | |||||
| 主機保護功能 | 過溫、過流、電流失控觸發停機保護 | ||||
| 反接保護功能 | 極性接反聲光告警提示 | ||||
| 異常保護 | 電源線掉電、主電纜掉電 | ||||
| 過溫保護 | 內置溫度傳感探頭,溫度超過75℃,設備自動停止放電 | ||||
| 急停保護 | 外置空開斷路器，用于緊急停機保護 | ||||
| 工作環境 | |||||
| 散熱方式 | 強制風冷 | ||||
| 溫度 | 工作溫度范圍:-5～50℃貯藏溫度:-40～70℃ | ||||
| 濕度 | 相對濕度:0～90% (40+2℃) | ||||
| 海拔 | 額定海拔≤4000米 | ||||
| 工作電源 | |||||
| 電壓 | 單相三線制:220V AC (-20%～+30%)，頻率:45～65Hz | ||||
| 耐壓測試 | 輸入一機殼:2200Vdc 1min | ||||
| 輸入一輸出:2200Vdc 1min | |||||
| 輸出一機殼:700Vdc 1min | |||||
| 安全性 | 滿足EN610950 | ||||
| 儀器尺寸 | 438*215*318 | 461*225*390 | 613*225*390 | 461*225*390 | 461*225*390 |
| 設備重量 | 13KG | 16KG | 20KG | 16KG | 16KG |
| 電纜接線 | 電纜快接插頭(紅正黑負)，尺寸:電流mm2*3米，正負各1根 | ||||
| HDGC3980=恒流放電+容量分析測試 | ||
| 產品規格 | 適用電池組容量 | 電壓等級 |
| 48V 50A | 0～500Ah | 48V |
| 48V 100A | 0~1000Ah | |
| 48V 150A | 0~1500Ah | |
| 48V 200A | 0~2000Ah | |
| 48V 300A | 0~2000Ah | |
| 110V 30A | 0~300Ah | 80~132V |
| 110V 50A | 0～500Ah | |
| 110V 100A | 0～1000Ah | |
| 110V 200A | 0～2000Ah | |
| 220V 30A | 0~300Ah | 176~270V |
| 220V 50A | 0~500Ah | |
| 220V 100A | 0~1000Ah | |
| 220V 200A | 0~2000Ah | |
| 380V 30A | 0~300Ah | 300~460V |
| 380V 50A | 0~500Ah | |
| 380V 100A | 0~1000Ah | |
| 380V 150A | 0~1500Ah | |
| 480V 30A | 0~300Ah | 380~600V |
| 480V 40A | ?0~400Ah | |
| 480V 80A | ?0~800Ah | |
| 更多規格請直接致電400-027-1996 | ||
