? ? ? ? ?HDGC3926蓄電池在線均衡維護系統是具備在線自動均衡維護功能，可在浮充狀態下對電池組進行在線自動均衡維護，對欠充電池自動進行限壓涓流流補償充電，使每節電池始終處于活性狀態，保持電池組電壓均衡，防止電池長期欠充硫化或長期過充失水。從而減少電池故障,延長電池壽命。對直流屏后備電源進行全方位的監控包括內阻測試、極柱溫度測試、單體電壓監測、組端充放電壓、電流監控及智能分析與管理。
? ● 系統容錯性
? ? ? ? 系統對UPS充電系統和工作回路無任何干擾，電壓采集線不與被監測電池直接連接，中間由歐姆電阻連接，杜絕了測量電纜自身短路或模塊的故障帶來的電池自放電、現場出現火花、人員觸電、蓄電池的傷害等危險;采集單元各檢測通道應采用高阻抗輸入方式，檢測回路的電流小于微安級,對蓄電池?zé)o不良影響。系統能獨立于被監測設備而正常工作，功耗低，對供電系統要求不高，不影響用戶正常供電線路。
? ● 具有防過壓、過流、高頻磁場干擾特性
? ? ? ? ?要求系統工作電壓范圍寬，防過流、過壓能力強，系統設計有防浪涌電路，可在高頻強磁場工作環境下正常運行。
? ● 在線均衡充電可維護性
? ? ? ? 系統采用模塊化設計,模塊間的獨立性良好,在線可維護性強,在線維護時不影響被監測設備的正常工作，同時搭配均衡匯集主機，通過涓流主動均衡技術,對單體偏高電池進行放電同時對單個偏低電池進行充電，從而實現整組電池的一致性，保證每塊電池充電均衡。
? ● 阻燃性
? ? ? ? 系統應采用阻燃特性良好的元器件，使得系統本身的短路過流等原因造成的故障不會引起明火燃燒。
? ● 防爆性
? ? ? ? 系統應采用性能良好的繼電器，無通道切換火花，無產生明火的接觸連接器件。
? ● 顯示直觀性:采用7寸觸摸屏與監控主機合體設計，安裝便捷，數據實時查看，也可通過后臺讀取。
? ● 操作智能化:模塊采用自動編號，數據本地、后臺導出均可，智能一體維護。
? ● 抗干擾性強:內阻測試采用開爾文四端交流注入法，測試頻率根據UPS參數動態調整，高抗擾性保證內阻值不受UPS紋波干擾。
? ● 線路分離設計:采用6芯采集線，電壓、內阻、溫度各自獨立通道互不干擾，提高測試穩定性。
? ● 自帶校準功能:儀器帶有內阻校準修正功能,可對測量值進行校準修正，保證測量精度。
? ● 采用主動均衡技術:通過涓流主動均衡技術，對單體偏高電池進行放電同時對單個偏低電池進行充電，從而實現整組電池的一致性，保證每塊電池充電均衡。
? ● 采用先進的分布組網模式:每節電池安裝一個監控模塊，模塊之間通過RS485進行數據通訊。

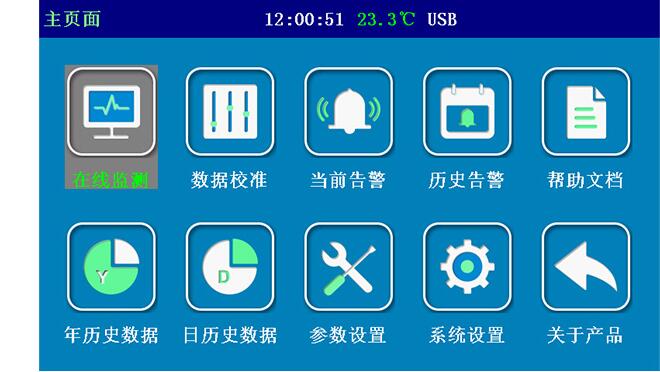

? ● 收斂主機顯示界面:歷史數據查看、參數設定、數據校準、告警分析、系統設置等。

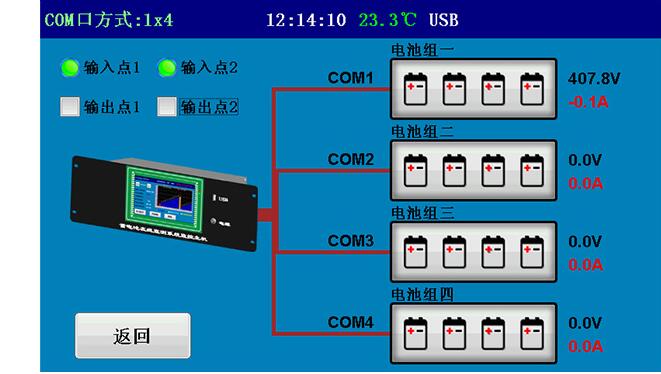

? ● 電池組端總電壓、電流顯示。

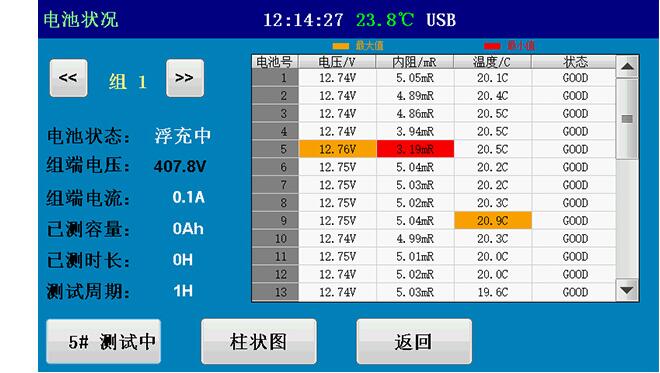

? ● 單體壓、內阻、溫度等實時數據界面

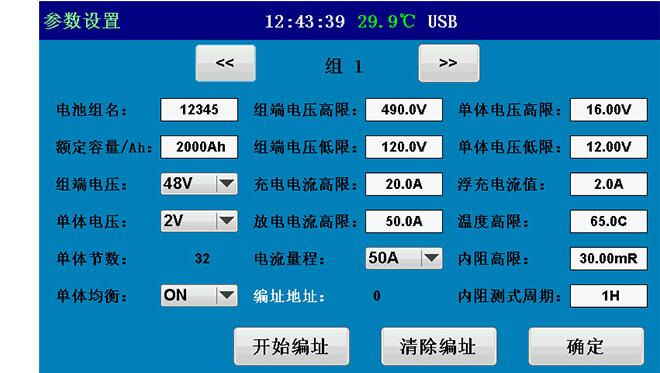

? ● 參數設置界面

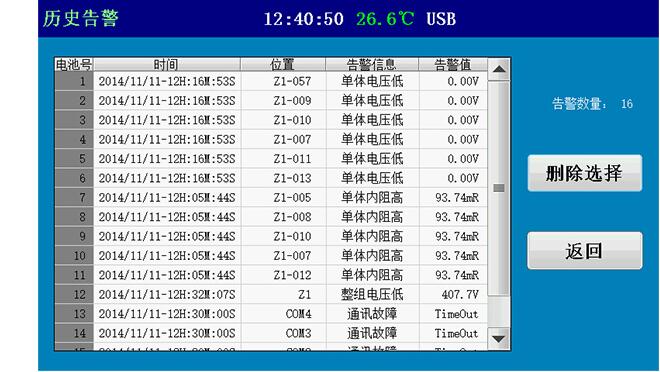

? ● 報警記錄

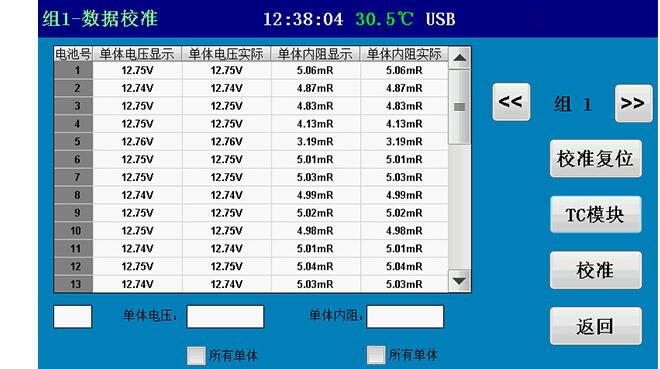

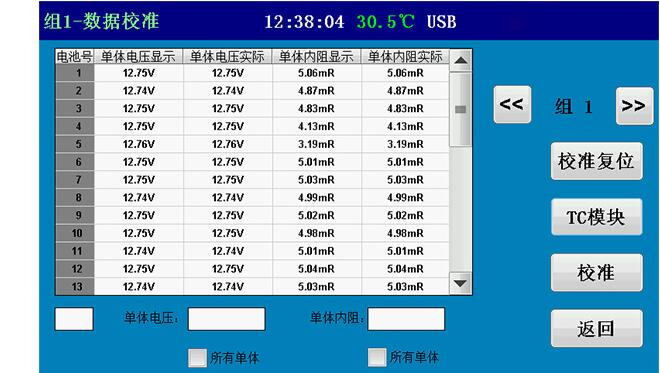

? ● 內阻校準界面
| HDGC3926 | ||
| 單體電壓 | 單電池電壓測量范圍 | 1.5V～3.0V (2V單體電池)
4.5V～8V(6V單體電池) 8.0V～18.0V (12V單體電池) |
| 電壓測量精度 | ±0.3% | |
| 單體內阻 | 測量范圍 | 0～65535μΩ |
| 內阻測量精度及分辨率 | ±2%,分辨率:3μΩ | |
| 組端模塊 | 電壓測量范圍 | 0～600V |
| 電壓測量精度 | ±0.5% | |
| 電流測量范圍及精度 | 0～1000A;±1%，分辨率0.1A | |
| 溫度采集 | 溫度測量及精度 | ±10°C～+85℃;精度:±1℃ |
| 通信方式 | 內部 | RS485/TCP/USB |
| 歷史查詢 | 可以查詢告警數據與歷史電壓、內阻、容量、組壓電流及月分析報告記錄 | 現場主機自動控制也可遠端中心控制 |
| 輸入電源 | AC100～240V或DC48\DC220 | |
| 輸入絕緣電阻 | ≥10MΩ,600V | |
| 工作環境 | 環境溫度 | 0~40℃ |
| 相對濕度 | <85% | |
