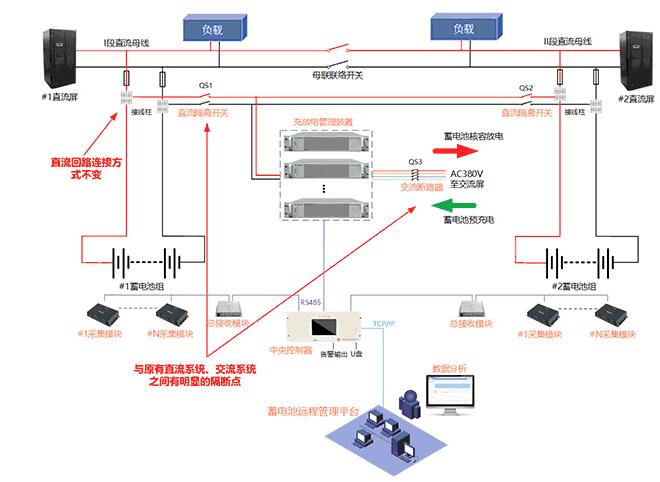

? ? ? ? HDGC3927蓄電池遠程充放電維護系統是集成在線監測裝置、蓄電池放電核容裝置，高頻充電裝置、直流逆變結合為一體的蓄電池維護裝置，可實時監測蓄電池內阻、單體電壓、單體溫度、組端總電壓/電流，蓄電池遠程核容、充電以及電能回收的綜合維護系統，告別傳統的需要維護人員到達現場辦理手續、做安全措施，把蓄電池組脫離出直流系統進行核容測試。降低蓄電池維護人員的勞動強度，為蓄電池維護提供全面科學的管理手段。提高工作時效性，還能做到電能回收，節能環保，降低噪音污染。
? ? ? ?適用于各類直流屏后備電池在線監控維護、機房電池監控、軌道交通、IDC數據中心遠程核容維護。
? ● 顯示直觀性:采用觸摸屏與監控主機合體設計，安裝便捷，數據實時查看，也可通過后臺讀取。
? ● 在線充放電:無需脫離母線就能實現在線充放電，一旦停電可立切換到直流電源。
? ● 多重保障功能:系統告警時停止放電，完全隔離電池組，具有過壓、過溫、孤島保護等功能，同時通過充電管理平衡母線壓差，防止多組電池發生環流現象。
? ● 一鍵充/放電功能:遠程鍵控制電池組0.1C恒流放電，采用逆變并網放電方式，全過程不發熱，交直流兩側電路物理隔離，放電電能供站用交流設備使用，整個放電過程安全節能。
? ● 大數據分析平臺:配套的后臺管理軟件對所采集的數據信息進行處理，分析電池剩余容量，生成各種曲線及柱狀圖，輕松甄別落后單體，有效評估電池組性能，智能預警。
? ● 節能減碳環保:核容單元可對放出的電能進行直交逆變回饋電網，節能環保，降低噪音污染。
? ● 多重放電停機門限:提供放電多種放電停機門限以避免過度充放電，對放電過程中的各種異常狀況提供充分的保護措施。自動終止，LCD顯示屏提示并發出蜂鳴警告以協助用戶進行處理,或者通過后臺進行分析。
| 技術對比 | |||
| 項目 | 離線式運營 | 在線負載核容運維維護 | 遠程充放電運維 |
| 安全性 | 需要斷開母線,同時外部監測設備要進行拆接線,存在較大安全隱患 | 無拆接線安全隱患,假負載核容發熱量大,電池投入在線放電直流系統無備份,不安全 | 無拆接線安全隱患,無縫供電系統始終有備份,安全 |
| 放電方法 | 滿足運維要求,數據統計繁瑣,不易管理 | 放電電流恒功率，無法精準恒流,背離0.1C放電法,測試結果不滿足運維標準 | 放電電流可科學調節保持恒定，嚴格按照0.1C標準可調,滿足運維規范 |
| 充電方法 | 恒流/恒壓后無法實時在線進行充電,失去浮充電，對電池組有害 | 要借助直流屏充電模塊,放電后立馬切入充電,對2組電池充電形成壓差，存在風險 | 放點完成模塊自動轉入充電模式進行智能三階段式充電，充到要求值,直接斷開并入直流屏補電模式,無縫銜接 |
| 維護便利性 | 搬運麻煩,拆接線問題,需要人工長時間值守,費時費力 | 使用便利，半自動化,部分需要人工下到現場進行調節控制 | 智能遠程控制,直接通過后臺進行運維操作,非常便利 |
| 應急供電功能 | 無 | 有 | 有 |
| 安裝體積 | 大 | 小 | 大 |
| HDGC3927 | ||||||
| 系統組成 | 電池組 | DV48V | DC110V | DC220V | DC380V | DC480V |
| 充放電單元 | 充電/放電壓范圍 | 40~60V | 90~132V | 170~270V | 300~450V | 380~600V |
| 限流充電流范圍 | 1～100A(單個模塊功率5000W，根據實際電流大小進行并機) | |||||
| 放電電流范圍 | 5～100A(單個模塊功率5000W，根據實際電流大小進行并機) | |||||
| 電壓測量分辨率 | 0.01V ; ±0.5%*電池組標稱電壓 | |||||
| 電流測量分辨率 | 0.1A; ±1% | |||||
| 尺寸 | 438*440*177mm | |||||
| 工作溫度 | -5～+40℃;工作濕度(RH)≤95% | |||||
| 通訊接口 | USB接口，RS232接口 | |||||
| 放電工作模式 | 恒流放電、恒功率放電 | |||||
| 充電工作模式 | 恒流充電+恒壓充電、恒流限壓 | |||||
| 能量回饋 | 可將蓄電池放出的容量通過DC/AC逆變并網實現電網回饋 | |||||
| 顯示功能 | 7寸真彩可觸顯示屏,用于本地監控信息顯示 | |||||
| 在線監測單元 | 單體模塊監測范圍 | 1.5V～16V | ||||
| 工作電壓測量范圍 | DC 0V～600V | |||||
| 內阻測量范圍 | 0.05～32000μΩ | |||||
| 單體溫度測量范圍 | ±10°℃～85℃;精度:±1℃ | |||||
| 通訊方式 | RS485/TCP/USB | |||||
| 輸入電壓范圍 | AC100～240V或DC48\DC220 | |||||
| 顯示功能 | 7寸LCD觸摸屏，分辯率800*480，用于現場查看與參數設置 | |||||
| 電池監控范圍 | 主機采用1拖4，單組最高支持125節電池*4組電池監控 | |||||
| 遠程管理系統 | 在線監測功能 | 實時監測電池組總電壓、充放電電流、單體電壓、溫度、內阻等參數 | ||||
| 數據分析功能 | 具備強大的數據分析功能，可存儲相關蓄電池遠程運行數據，生成總電壓曲線圖、電流曲線圖、單體電壓條形圖、單體電壓曲線圖、導電條壓差曲線，通過相關曲線對電池狀況進行分析;可打印蓄電池相關數據，并可以EXCEL格式導出 | |||||
| 實時告警功能 | 可對電壓過高、電壓過低、截止電壓、溫度過高等異常情況實時報警提示 | |||||
