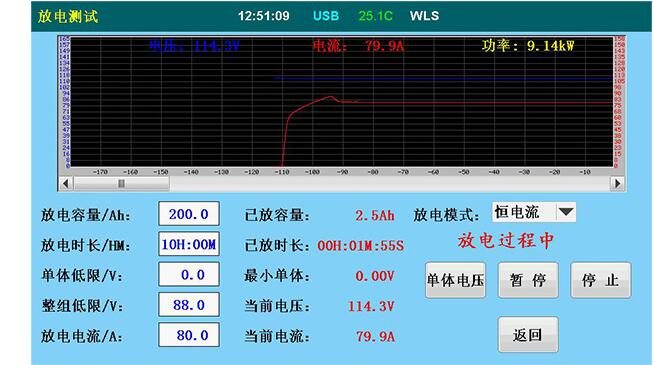

? ? ? ?HDGC3982系列蓄電池組放電監測儀用于快速解決電池組核對性放電實驗、容量測試、電池組日常維護。儀表可以實時監控放電過程中的蓄電池電壓、放電電流、放電時間、放電容量、單體電壓低限等參數;適用于各種蓄電池的活化放電、蓄電池初充電時的放電、蓄電池的維護放電，同時也可檢驗蓄電池的儲電性能及負載容量等;具有操作簡便、放電安全等優點是通訊基站、變電站、軌道交通、水力發電站以及UPS機房等進行電池測試運維的理想選擇。
HDGC3982=快速剩余容量分析+蓄電池組恒流放電+單體電壓監測巡檢(HDGC2612)
? ● 選用7寸高清觸摸屏∶分辨率1024×800，高清顯示，觸控板采用軍工級多層復合薄膜電阻式觸摸板，抗干擾能力強，特別適用于電站、蓄電池機房及高頻充電機產生的電磁干擾和瞬變脈沖干擾。背光式中文顯示面板，在任何環境下，均可清晰正常顯示數據。
? ● 多項安全保護功能:過流保護、短路保護、溫度過高、極性反接等保護功能。
? ● 具備多項告警功能:使用過程中出現異常問題，如電壓過高、欠壓、電流超出測量范圍、風扇故障等能實時發出警告并停止放電，不損壞儀表和相關檢測設備。

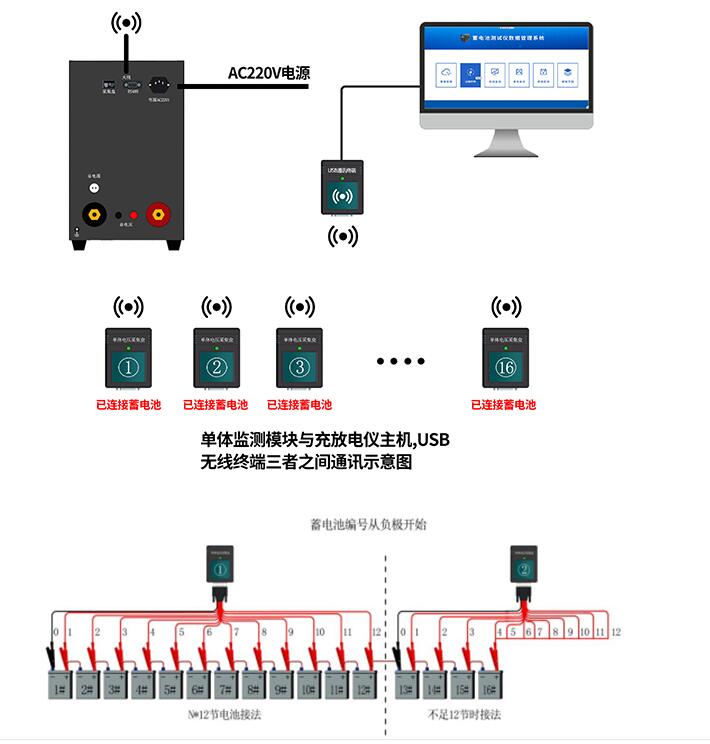

? ● 單體電壓采集盒采用LORO無線+RS485有線傳輸:兼容2V/6V/12V單體電壓監測。每個單體電壓采集盒可同時監測12個單體，相比傳統每個模塊只監測4個/6個單體電壓的方法操作更加簡便。
? ● 操作智能化設計:配備快速對接插孔，連接簡單，測試全程自動記錄、智能分析，無需人工干預。
? ● 具有并機使用功能:能多臺并機使用，滿足300A以上的放電電流需求。
? ● 具有快速核容分析功能:可通過3-5分鐘的快速放電預估蓄電池的剩余容量。
? ● 采用高分子聚合物正溫度系數電阻:功耗小，抗浪涌能力強，避免紅熱現象安全系數高，具有過流自保護功能。
? ● 主控板采用進口意法半導體公司(STMicroelectronics)的高性能ARM為CPU:性能穩定、頻率高、功能強大，放電過程采用雙CPU冗余設計，主副CPU協同工作，主CPU負責指令的運算與處理，副CPU負責報警監測與過程控制，當出現應急狀況時主副CPU會同時鎖定輸出，當主副CPU其中一個出現指令運算異常時，另一個可以繼續關閉輸出，保護測試的安全可靠性。
? ● 放電參數預設功能:內置多種常用的放電模板，滿足不同類型電池的參數設置，模板數據掉電可保存，上電即可直接開始測試，無需頻繁設置參數，讓測試操作更簡單。
? ● 配備專業的分析軟件:能同時顯示電壓、電流曲線、單體電池柱狀圖數據表格等，可自動生成EXCEL/WORD文檔格式、并可打印、生成測試數據報告。

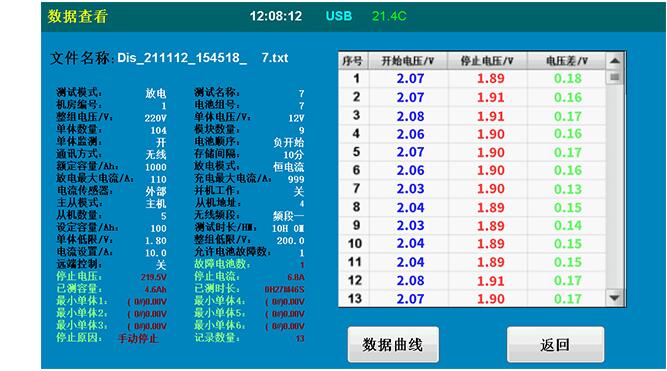

? ● 具有強大的存儲功能:內置16G存儲空間，可存儲多達1000組放電數據，支持歷史放電數據進行查看、分析、刪除等管理動作，外置16G數據讀卡器，通過USB接口，可將放電過程的數據進行拷貝，導入電腦中，透過上位機管理軟件對電池放電的過程進行分析、可生成相應的數據報表。使數據的轉存更加方便。
?
? ● 放電可設定多個終止條件:放電容量到、放電時長到、單體電壓閾值 ，整組電壓閾值，其中任意一個測試條件達到后會自動停止放電，以及過電壓、過電流、過溫、數據存儲異常、電壓測試端子反接等多種測試故障報警顯示。
?

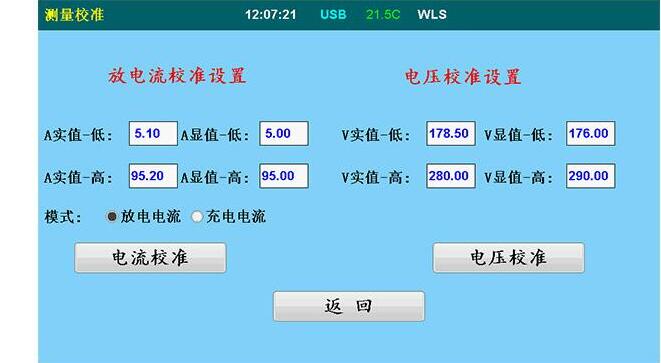

? ● 自帶校準功能:儀器帶有電壓電流校準修正功能，可對測量值進行校準修正，保證測量精度。該功能尤其適用于對儀器讀數與現場儀表有一致性要求時使用。
?

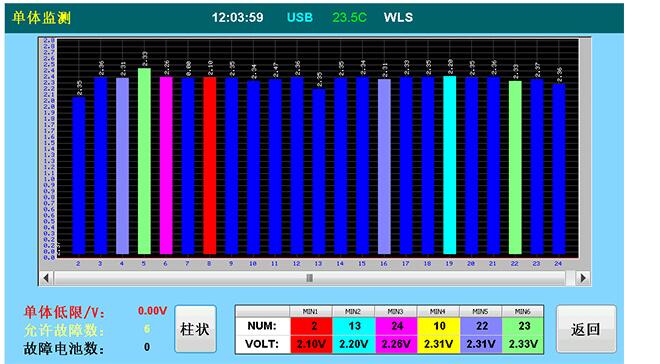

? ● 支持數據無線查看:單節蓄電池電壓實時采集，并以柱狀圖形顯示，數據查看一目了然,同時對單體電池進行健康分析,并作出安全評估。
? ● 具備無線單體采集功能:可通過放電儀實時監測各單體電壓狀況，兼容2V/4V/6V/12v單體電壓監測，單個模塊支持12只電池監測。
? ● 具備曲線查看功能︰通過數據管理界面的歷史數據曲線功能，可將內置的數據文件以圖表和波形圖的形式進行回看查詢。
| HDGC3982 | |||||
| 產品型號 | 48V系統 | 110V系統 | 220V系統 | 380V系統 | 480V系統 |
| 放電電壓 | 32~60V | 80~132V | 176~270V | 300~460V | 380~580V |
| 放電電流 | 0~300A | 0~100A | 0~100A | 0~40A | 0~30A |
| ? ? 儀器功能特性 | |||||
| 顯示功能 | 7寸LCD液晶觸摸屏，分辨率1024×800 | ||||
| 電壓測量精度 | ±0.5%FS+0.1V | ||||
| 電流測量精度 | ±1%FS+0.1A最大量程100A | ||||
| 單體電壓顯示精度 | 0.01V | ||||
| 放電電流顯示精度 | 0.1A | ||||
| 無線巡檢功能 | 采用多頻段射頻無線模塊，通訊距離可達100米以上， 兼容2V/4V/6V/12V單體電池電壓監測， 每個無線監測模塊可同時監測12個單體,高限可監測300節電池 |
||||
| 數據保存容量 | 內置:16Gbit FLASH;外置16G儲存 | ||||
| 數據誦訊 | RS485*3;USB*1 | ||||
| 工作模式 | 恒流/恒功率，可并機/從機控制 | ||||
| ? ? 保護性能（液晶顯示提醒+蜂鳴器告警) | |||||
| 主機保護功能 | 過溫、過流、電流失控觸發停機保護 | ||||
| 反接保護功能 | 極性接反聲光告警提示 | ||||
| 異常保護 | 電源線掉電、主電纜掉電 | ||||
| 過溫保護 | 內置溫度傳感探頭,溫度超過75℃，設備自動停止放電 | ||||
| 急停保護 | 外置空開斷路器，用于緊急停機保護 | ||||
| ? ?工作環境 | |||||
| 散熱方式 | 強制風冷 | ||||
| 溫度 | 工作溫度范圍:-5～50℃貯藏溫度:-40～70°c | ||||
| 濕度 | 相對濕度:0～90%(40±2℃) | ||||
| 海拔 | 額定海拔≤4000米 | ||||
| ? ? 工作電源 | |||||
| 電壓 | 單相三線制:220V AC (-20%～+30%)，頻率:45～65Hz | ||||
| 耐壓測試 | 輸入―機殼:2200Vdc 1min | ||||
| 輸入一輸出:2200Vdc 1min | |||||
| 輸出一機殼:700Vdc 1min | |||||
| 安全性 | 滿足EN610950 | ||||
| ? ? 儀器尺寸 | |||||

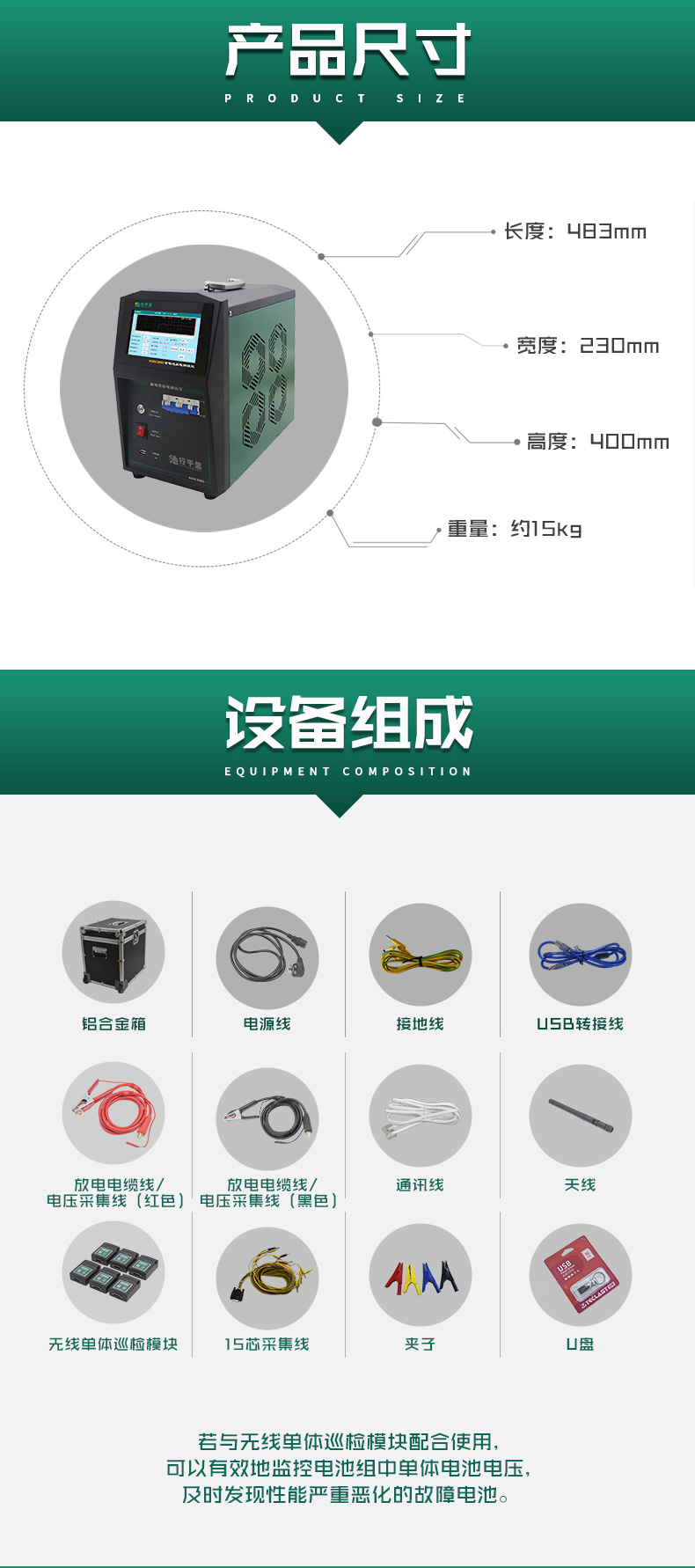

| 主機尺寸 | 438*215*318 | 461*225*390 | 613*225*390 | 461*225*390 | 461*225*390 |
| 設備重量 | 13KG | 16KG | 20KG | 16KG | 16KG |
| 電纜接線 | 電纜快接插頭(紅正黑負)，尺寸:電流mm2*3米，正負各1根 | ||||

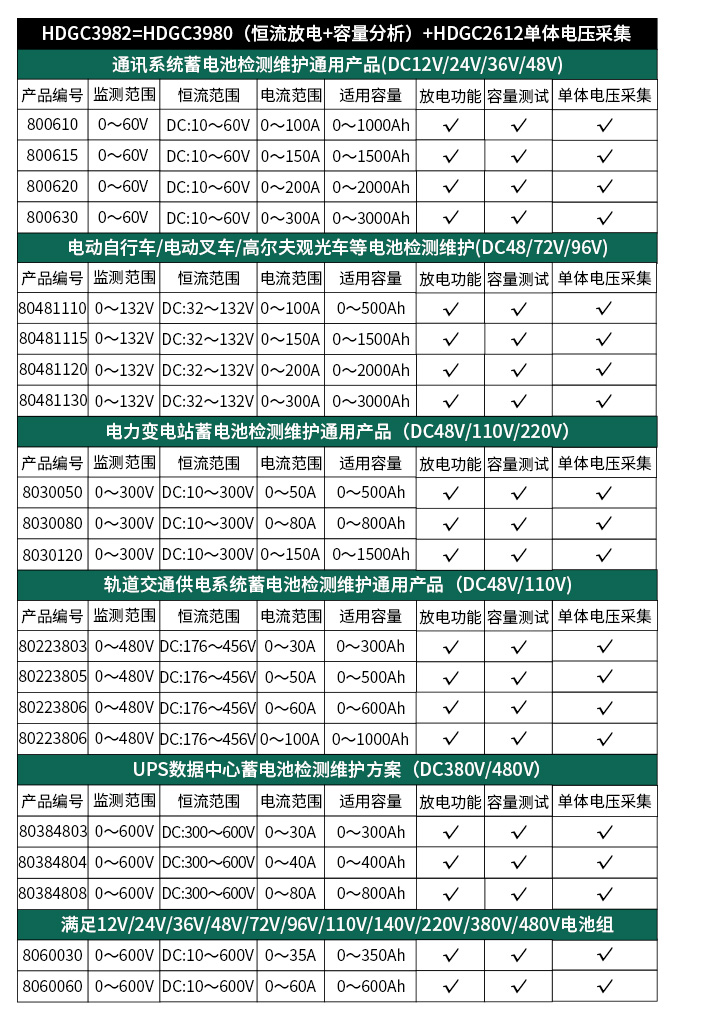

| HDGC3982=恒流放電+容量分析測試+單體電壓監測巡檢 | |||
| 產品規格 | 適用電池組容量 | 單體電池規格 | 電壓等級 |
| 48V 50A | 0～500Ah | 兼容2V/4V/6V/12V單體電池電壓監測 一個無線監測模塊可同時監測12只單體電池2V電池組=2*24=2(配備2個無線監測模塊)12V電池組=12*4=1(配備1個無線監測模塊) |
48V |
| 48V 100A | 0～1000Ah | ||
| 48V 150A | 0～1500Ah | ||
| 48V 200A | 0～2000Ah | ||
| 48V 300A | 0～2000Ah | ||
| 110V 30A | 0～300Ah | 兼容2V/4V/6V/12V單體電池電壓監測 一個無線監測模塊可同時監測12只單體電池2V電池組=2*54=5(配備5個無線監測模塊)12V電池組=12*9=1(配備1個無線監測模塊) |
80~132V |
| 110V 50A | 0～500Ah | ||
| 110V 100A | 0～1000Ah | ||
| 110V 200A | 0～2000Ah | ||
| 220V 30A | 0～300Ah | 兼容2V/4v/6V/12V單體電池電壓監測 一個無線監測模塊可同時監測12只單體電池2V電池組=2*108=10(配備10個無線監測模塊)12V電池組=12*18=2(配備2個無線監測模塊) |
176-270V |
| 220V 50A | 0～500Ah | ||
| 220V 100A | 0～1000Ah | ||
| 220V 200A | 0~ 2000Ah | ||
| 380V 30A | 0~300Ah | 兼容2V/4V/6V/12V單體電池電壓監測 一個無線監測模塊可同時監測12只單體電池2V電池組=2*192=16(配備16個無線監測模塊)12V電池組=12*32=3(配備3個無線監測模塊) |
300~460V |
| 380V 50A | 0~500Ah | ||
| 380V 100A | 0~1000Ah | ||
| 380V 150A | 0~1500Ah | ||
| 480V 30A | 0~300Ah | 兼容2V/4V/6V/12V單體電池電壓監測 一個無線監測模塊可同時監測12只單體電池2V電池組=2*240=20 (配備20個無線監測模塊)12V電池組=12*40=4(配備4個無線監測模塊) |
380~600V |
| 480V 40A | 0~400Ah | ||
| 480V 80A | 0~800Ah | ||
| 更多規格請直接致電400-027-1996 | |||
