? ? ? ?HDGC2612蓄電池單體電壓采集盒是以蓄電池端電壓、蓄電池組總電壓、蓄電池內阻為主要監測參數，對電池性能、狀態進行實時監測并分析電池性能發展趨勢對電池使用壽命作出判斷的無線監測單元。本監測模塊可以有效的監控整組落單電池，當發現性能嚴重惡化的故障電池，系統會立即報警提示，為電池組巡檢維護提供依據。
? ● 單體電壓采集盒采用LORO無線+RS485有線傳輸∶兼容2V/6V/12V單體電壓監測。每個無線監測模塊可同時監測12個單體，相比傳統每個模塊只監測4個/6個單體電壓的方法操作更加簡便。
? ● 操作智能化設計:配備絕緣夾子，連接簡單，全自動定時巡檢蓄電池端電壓、測試全程自動記錄、智能分析,無需人工干預。

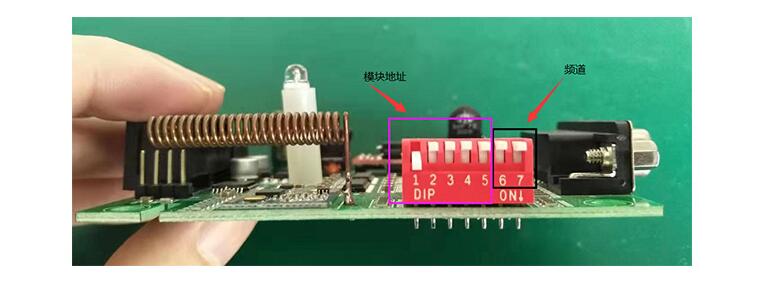

? ● 模塊地址采用手動撥碼:模塊地址無需人工系統編號，直接通過外部撥碼器進行設置，方便進行故障排查，提高測試維護效率。
? ● 單體電壓采集盒具備多種采集方式:
? ? ? ?1、單體電壓采集盒與放電儀主機兩者之間進行數據傳輸。
? ? ? ?2、單體電壓采集盒與USB無線終端兩者之間進行數據傳輸。

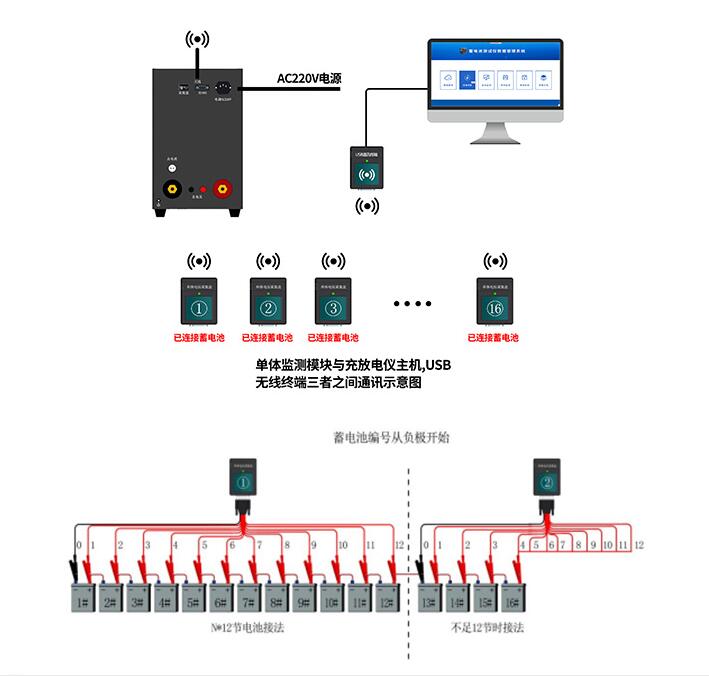

? ? ? ?3、單體電壓采集盒與放電儀主機、USB無線終端，三者之間進行數據傳輸。
? ● 單體電壓采集盒具有超帶寬監測功能:一臺設備支持25個模塊進行串聯，電池監控可達300節之多，可滿足>200節以上電池組現場作業。
? ● 采用全隔離回路設計:既不受用戶設備干擾，也不影響用戶設備和電池組的正常運行。
? ● 單體電壓采集盒采用多頻段設計:可設置4個獨立頻段，即可以在同一區域可以4套監測系統同時進行數據傳送而不互相干擾或竄道。

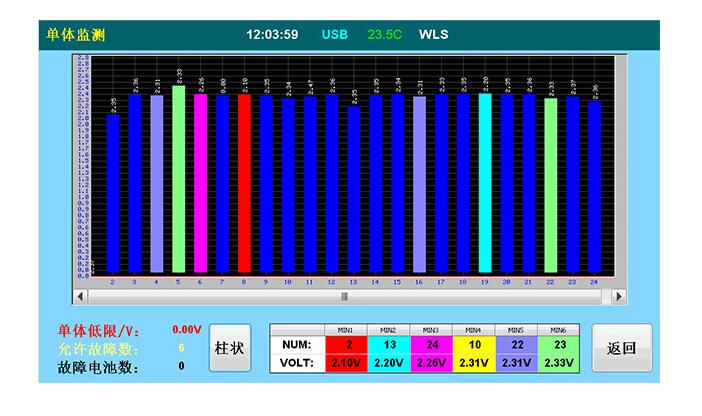

? ● 支持?jǐn)?shù)據無線查看:單節蓄電池電壓實時采集，并以柱狀圖形顯示，數據查看一目了然，同時對單體電池進行健康分析，并作出安全評估。
| HDGC2612 | |
| 電壓測量范圍 | 1.5V～16V |
| 單體電壓 | 兼容2V、4V、6V、12V可選 |
| 電壓測量精度 | ±0.1% |
| 總電壓監測范圍 | 0-600V(具體根據每組總電壓采集盒而定) |
| 電壓分辨率 | 0.01V |
| 連接路數 | 每組最大連接25路(300節電池) |
| 單體監測數量 | 每個模塊最高支持12節電池采集 |
| 無線傳輸距離 | 空曠環境下≤100m |
| 外觀尺寸 | 35mm×71.5mm×98.75mm |
| 重量 | 0.15KG |
| HDGC2612單體電壓采集盒 | |||
| 電池組類型 | 電池規格 | 需求模塊數量 | 備注 |
| DC24V直流系統 | 2V單體 | 1個 | 12節電池 |
| 12V單體 | 1個 | 2節電池 | |
| DC48V直流系統 | 2V單體 | 2個 | 24節電池 |
| 12V單體 | 1個 | 4節電池 | |
| DC110V直流系統 | 2V單體 | 5個 | 52-54節電池 |
| 12V單體 | 1個 | 9-10節電池 | |
| DC220V直流系統 | 2V單體 | 2個 | 104-108節電池 |
| 12V單體 | 9個 | 16-18節電池 | |
| DC380V直流系統 | 2V單體 | 16個 | 192-196節電池 |
| 12V單體 | 3個 | 30-32節電池 | |
| DC480V直流系統 | 2V單體 | 20個 | 238-240節電池 |
| 12V單體 | 4個 | 40-42節電池 | |
