? ? ? ?無工頻變壓器的高頻開關電源結構。將這種開關型穩壓電源應用于UPS中作為輔助電源的形式較多,但常見的有3種類型:他勵式反激電源、他勵式正激電源以及具有自身反饋的直流變換器。
?
? ? ? ?( 1 )他勵式反激電源圖4 -38所示即為他勵式反激電源的原理電路圖,圖中高壓開關管VT在占空比為δ= Ton/ Ton的脈沖驅動下或?qū)ɑ蜿P(guān)斷,直流電壓V;被變換為高頻方波交流電壓,經變壓器給輸出電容C和負載提供能量。
?
? ? ? ?由圖4 -38可知,由于開關管的驅動脈沖是由其他電路供給,故稱之為他勵式。輸出電容器C和負載R是在開關管截止時從變壓器次級獲得能量,因而稱之為反激電源。其工作原理可簡述如下。
?
? ? ? ?①當驅動脈沖為高電平時,開關管VT從截止變成導通,變壓器的初級線圈N。流過的電流p線性增加，在Np上產生-極性為上正下負的感應電勢,使次級線圈N。產生一極性. 負下正的感應電勢,二極管VD承受反向偏壓而截止, ij為零,變壓器不能將輸入端能量傳送到輸出端,此時負載電流由電容放電提供,變壓器初級線圈電感儲存能量。
? ? ? ?②當驅動脈沖為低電平時,開關管VT從導通變?yōu)榻刂? j趨向于零,變壓器初級線圈Ng的磁通量變小,使次級線圈N變?yōu)樯险仑摰母袘?yīng)電勢,二極管VD導通,給輸出電容C充電,同時也向負載供電。同普通開關電源一樣,其輸出電壓大小的調整可通過調整驅動脈沖的占空比δ= Ton/ Ts來實現。
?
? ? ? ?( 2 )他勵式正激電源如圖4-39所示為他勵式正激電源原理圖,它與反激式的不同之處在于開關管VT導通期間,輸入端電源經變壓器T向輸出電容C和負載提供能量。在結構上,變壓器T增加了一個去磁線圈Nt。N的匝數一般與N。相同,但也可不同。正激式電源的工作過程與反激式電源基本相似。
?
? ? ? ?當驅動信號為高電平時, VT從截止變?yōu)閷∟p線圈流過電流逐漸增大在N。線圈上產生一上正下負的電動勢,同時次級線圈Ng也產生一個上正下負的感應電勢,二極管VD2導通,輸入端能量經變壓器T、二極管VD2提供給電感L、電容C和負載。
?
? ? ? ?當驅動脈沖為低電平時,開關管VT從導通變成截止,趨向于零,感應電動勢的方向相反(上負下正)，使二極管VD2截止,二極管VD;正向?qū)?電感L向負載提供能量。這時去磁線圈N的感應電勢為.上正下負, VD1二極管導通,以使Nt上存儲的能量通過VD1回送到直流輸入回路,起到去磁作用。
?
? ? ? ?對于正激式變換器,驅動脈沖的占空比一般不能大于0.5。若大于0.5 ,易使變壓器初級繞組中存儲的能量在一個周期內無法釋放完,在開關管再次導通時,去磁電流不為零,在開關管集電極會引起很大的尖峰電流,使變壓器趨于飽和,而導致開關管VT損壞。
? ? ? ?( 3 )反饋式輔助電源輔助電源也可以通過高頻變壓器獲得輸出后反饋過來提供,此時需要一個啟動電路提供瞬時能量,使PW M型電源啟動。

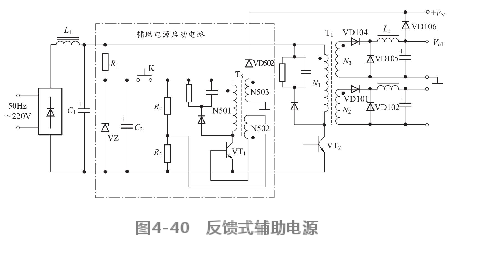

? ? ? ?圖4-40是反饋式輔助電源的一一個例子。
? ? ? ?這是一個直接從電網整流的正激單端開關型穩壓電源,輔助電源V由起振后高頻變壓器T1的一組副邊輸出電壓通過二極管VD106提供,中間虛線框內是輔助電源的啟動電路,在電網合閘時,電容C2通過電阻Rr充電,其電壓被穩壓管VZ鉗位。C2是-個容量較大(如圖中為600μF)的低壓電解電容,用以儲能。R:阻值較大 ,以限制穩態時穩壓管VZ的工作電流。當C2充電完畢后,按下啟動按鈕開關K ,晶體管VT]通過R2獲得偏流而啟振,壓器Tg副邊繞組N503的正向電壓通過二極管VD502饋送給正激單端開關電源的控制電路和驅動電路，高壓開關管獲得正向基極驅動而導通,高頻變壓器T1的副邊繞組Nz獲得正向電壓, 并通過VD106作為輔助電源提供,啟動電路的作用即告完成。
? ? ? ?反饋式輔助電源作為PWM型開關電源本身的一組負載，可取代死負載,從而可望提高效率,體積也不大,但電路比較復雜。
