服務(wù)熱線:
400-027-1996
? ? ? ? 充電接受率與電流衰減指數(shù)的關(guān)系
? ? ? ??根據(jù)馬斯理論推導(dǎo)出如下公式：
? ? ? ??其中α為任意時(shí)刻的電流衰減指數(shù);i為任意時(shí)刻充電電流;為待充入容量.? ? ? ??
? ? ? ? 在分段充電過(guò)程中，電流接受率α呈階段性變化:
? ? ? ??由于在如圖1所示的恒流一恒壓充電模式中，to~tmid區(qū)間電流衰減指數(shù)接近“理想充電”狀態(tài)中的充電接受率，因此將電流急劇衰減段的。稱(chēng)為電流衰減指數(shù)。

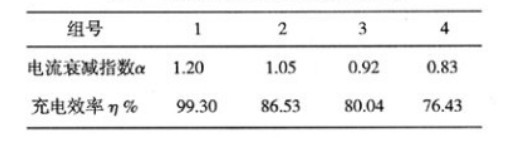

? ? ? ??由此得出結(jié)論，電流衰減指數(shù)與充電接受率的關(guān)系:充電接受率大，電流衰減指數(shù)大;充電接受率小，則電流衰減指數(shù)小。即可以用電流衰減指數(shù)表征充電接受率。
? ? ? ??實(shí)驗(yàn)中觀測(cè)到，tmid時(shí)刻停止充電，穩(wěn)定5h后電解液的密度一般達(dá)到1.25kg/m3左右，根據(jù)公式:
? ? ? ??電流衰減指數(shù)與初始充電電流的關(guān)系

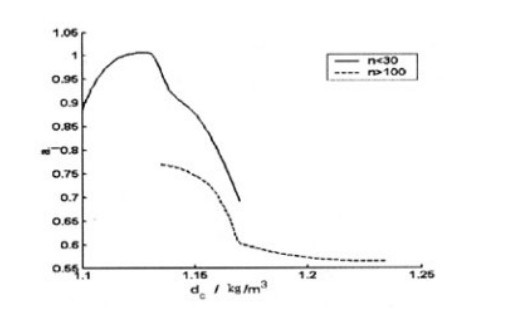

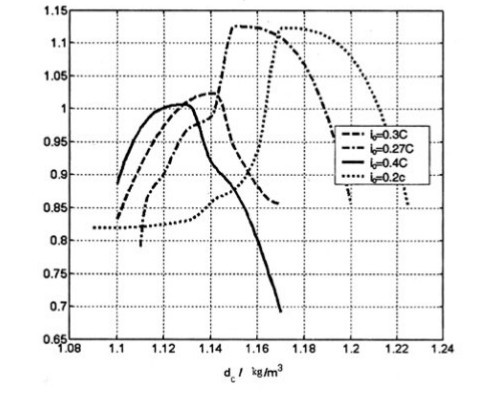

? ? ? ??以上分析表明，成品電池充電接受能力強(qiáng)，其電流衰減指數(shù)大，因此快速充電的關(guān)鍵是提高電流衰減指數(shù)。由式(2)分析，任意時(shí)刻的電流衰減指數(shù)取決于充電電流與待充入的容量之比。當(dāng)初始待充入容量Cr，一定時(shí)(初始電解液密度相同)，電池:越大(即充電接受能力越強(qiáng))，允許初始充電電流越大;反之，當(dāng)電池性能變差時(shí)，充電接受能力變差，電池α變小，其允許的初始充電電流越小。對(duì)于充電接受能力相同的電池，待充入容量Cr，越小(即初始電解液密度越大)，允許初始充電電流越小;反之，允許初始充電電流越大。根據(jù)試驗(yàn)結(jié)果繪制出初始電解液密度與初始充電電流對(duì)應(yīng)所得到的電流衰減指數(shù)，如圖4。試驗(yàn)結(jié)果顯示:
? ? ? ??1) 相同的初始電解液密度(待充人容量)，采用不同的初始充電電流可獲得不同的電流衰減指數(shù)。? ? ? ?
? ? ? ? 2) 對(duì)于相同的初始充電電流，不同的初始電解液密度(待充入容量)下得到的電流衰減指數(shù)也不同。
