? ? ? ?因為密封鉛酸蓄電池的諸多優點，因此獲得了廣泛應用.然而密封鉛酸蓄電池充電技術似乎不被看重.因充電方式不合理而造成電池過一早報廢的情況普遍存在.有鑒于此，設計制作了一款三階段恒流限壓式鉛酸電池充電器。
? ? ? ?充電原理分析:
? ? ? ?1.維護充電:
? ? ? ?當電池電壓較低時(可設定，木電路預設在9V以下).充電器工作在小電流維護充電狀態下，工作原理為U1c)腳(同相端)電位低于⑧腳(反相端)，U1C輸出低電位，T4截止。U1D 11腳電位約0.18V.此時充電電流約250mA(恒流電路山R1A, U1D, T1B周邊外田電路構成，恒流原理讀者請自行分析).
? ? ? ?2.快速充電:
? ? ? ?隨著維護充電繼續，電池電壓逐漸升高，當電池電壓超過9v時，充電器轉入大電流快充模式下，U1C⑨腳(同相端)電位高于⑧腳(反相端)。U1C輸出高電位，T4導通，U1D 11腳電位約為0. 48V，充電器恒定輸出約lA電流給電池充電。
? ? ? ?3.限壓浮充:
? ? ? ?當電池接近充足電時，充電器自動轉入限壓浮充狀態下(限壓浮充電壓設定為13. 8V，如為6V蓄電池，則浮充電壓應設定為6. 9V)，此時的充電電流會山快速充電狀態下逐漸下降，至電池完全充足電后，充電電流僅為10.30mA,用以補充電池因自放電而損失的電量。
? ? ? ?4.保護及充電指示電路:
? ? ? ?本電路設有反極性保護電路，山D4, U1C, U1D, T1及外圍元件構成，當電池反接時，充電器限制輸出電流不致發生事故。充電指示山U1A. D7及外圍元件構成，充電時，D7點亮，充電器進入浮充狀態后，D7熄滅，表示充電結束。
? ? ? ?5.本電路略為修改電路參數即可任意調整充電電流，浮充電壓以滿足不同規格電池的需要。

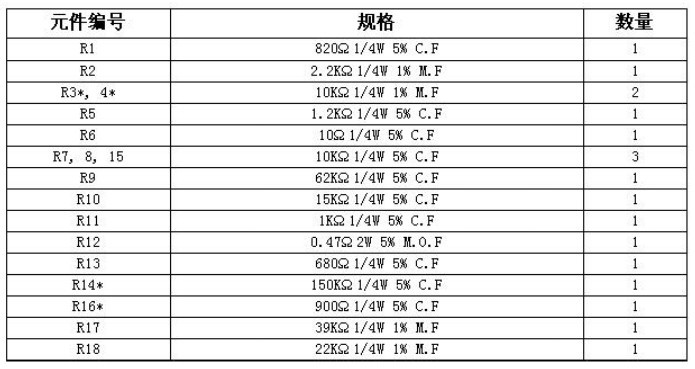

? ? ? ?6.物料清單如下
