一、直流系統概況

? ? ? ?系統采用單母線分段方式，配置104塊單體電壓為2V的閥控式密封鉛酸免維護蓄電池，額定電壓220V,總?cè)萘?00Ah。

? ? ? ?直流系統兩套由高頻開關電源模塊組成的充電裝置，蓄電池、充電裝置及控制母線選用一套直流電源微機監控裝置，對電源模塊、輸入交流以及蓄電池組等進行監視、測量和控制，并與變電站計算機監控系統實現數據通信。

? ? ? ?配電方式為直流控制電源采用輻射方式的一級配電進行供電，直流母線配置一套微機型絕緣監測裝置。

二、工作任務

? ? ? ?直流系統蓄電池組全核對性放電試驗。

HDGC3980 蓄電池放電測試儀

三、充、放電目的

? ? ? ?長期使用限壓限流的浮充電運行方式或只限壓不限流的運行方式。無法判斷閥控蓄電池的現有容量，內部是否存在異常。只有通過核對性放電，才能找出蓄電池存在的問題。通過放電和充電的循環，使電池活性得到恢復的，檢驗蓄電池的充電接受能力與實際容量。

四、工作準備

?1、工具準備

? ? ? ? 智能放電裝置、數字式萬用表、鉗形電流表、防酸絕緣手套、繼電保護組合工具、連接導線、備用熔斷器、記錄表、直流系統相關圖紙:

?2、人員準備

? ? ? ?工作負責人1人，工作班成員2人。

?3、工作票辦理

? ? ? ?辦理電氣第氣種工作票，旅行工作票許可手續，檢查工作現場安全措施是否完備，符合工作要求，現場工作人員交代工作任務、注意事項并對危險點進行分析;

?4、設備運行工況檢查

? ? ? ? 4.1工作班成員應對400V廠用電系統進行檢查，確保供電正常:

? ? ? ? 4.2工作班成員應對直流系統運行情況進行檢查，系統異常禁止進行充放電試驗;

? ? ? ? 4.3工作班成員應對蓄電池外觀、接線、端子進行檢查，防止短路、短路現象發生:

? ? ? ? 4.4蓄電池室應保持通風狀態，最佳環境溫度為20’C，蓄電池工作溫度應在5°C-45°C

? ? ? ? 4.5充放電期間場內無倒閘操作項目:

五、試驗步驟

? ? ? ? 1、蓄電池放電

? ? ? ? 1. 1測量并記錄被試驗蓄電池組在浮充電狀態下的端電壓、單體電壓、 環境溫度等相關數據:

? ? ? ? 1.2檢查放電回路開關FDK在斷開位置，取下電池組充電回路熔斷器 FU1, FU2，將蓄電池組脫離運行:

? ? ? ? 1.3接通蓄電池智能放電裝置電源，設置調整放電參數如下:放電電流為0.1C10A (20A)，終止電壓為187. 28V(測量誤差2V)，設定 時間為10小時:

? ? ? ? 1.4將蓄電池智能放電裝置接至放電端子上，并檢查接線正確、牢固， 熔斷器完好、型號匹配，回路無短路現象:

? ? ? ? 1.5合上放電回路開關FDK，合上蓄電池智能放電裝置放電開關，控 制蓄電池智能放電裝置進行放電:

? ? ? ? 1.6放電過程中，每小時對蓄電池與環境溫度進行一次測量記錄，放電時間超過6小時則每半小時進行一次測量記錄;

? ? ? ? 1.7蓄電池單體額定電壓為2V的蓄電池，放電終止電壓為1. 8V，只 要其中一個蓄電池達到終止電壓，應停止放電，防止對蓄電池造 成損傷。

? ? ? ? 1.8蓄電池放電10小時或電壓達到終止電壓設定值后，蓄電池放電儀 停止放電，用萬用表測量蓄電池組端電壓以及單體蓄電池電壓， 并記錄在附表中。

? ? ? ? 1.9對比蓄電池放電儀的放電結果記錄，查看放電曲線是否合格。

? ? ? ? 1.10放電結束后，斷開放電回路開關FDK，拆除放電回路接線

? ? ? ? 2、蓄電池充電

HDGC3970 智能便攜式蓄電池充電機

? ? ? ? 2.1檢查直流母線運行情況，記錄直流母線負荷電流，對蓄電池組進 行恒壓限流充電。

? ? ? ? 2.2安裝電池組充電回路熔斷器FU1,FU2,安裝時要求動作迅速到位。

? ? ? ? 2.3在直流微機監控裝置上設置充電參數，蓄電池組充電電壓為244V, 單體電壓值為2. 35V，電流值為負荷電流加I10電流。

? ? ? ? 2.4充電開始后，每間隔2小時測量一次單個電池的電壓及室內溫度，并進行記錄。

? ? ? ? 2.5蓄電池充滿后，直流微機監控裝置會自動轉換為浮充電狀態。

? ? ? ? 2.6充電成后將直流微機監控裝置設定值恢復為初始定值，測量并 記錄蓄電池組端電壓與單體電池電壓。

? ? ? ? 3.恢復運行

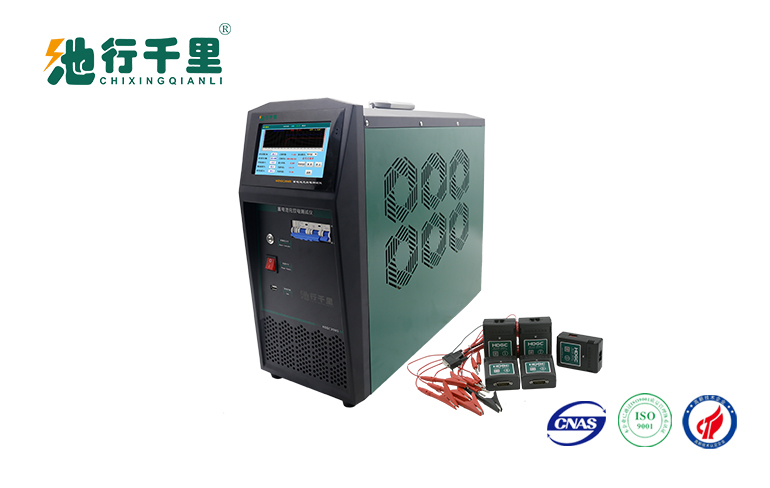

HDGC3986 蓄電池充放電綜合測試儀

? ? ? ? 蓄電池充放電結束后，觀察蓄電池外觀完好無異?，F(xiàn)象，即可將蓄電池恢復為運行，恢復運行后，應對直流系統加強巡檢工作，試驗完成一天后，再次對蓄電池組及蓄電池單體電壓進行測量，檢查直流系統運行狀態。
