? ? ? ?HDGC3930蓄電池監測系統一般由TA模塊、TC模塊與監控主機組成，監控主機帶LCD顯示，并可以將數據通過RS485或網絡口上傳。遠程監控時，可以用一臺計算機通過網絡或串口連接到蓄電池監測設備上，該計算機上需安裝專用監測服務軟件，提供數據查看及遠程控制。另外根據現場具體情況可能還包括安裝機柜等。
? ●在線監測單體電池電壓、單體內阻、單體電池溫度、組壓、充放電電流；
? ●超限時自動告警；
? ●現場顯示功能；
? ●可通過RS485或網絡口上傳數據；
? ●帶兩個干接點輸出。
? ●帶兩個數字量輸入。
? ? 可選功能：
? ●7寸顯示器；
? ●協議轉換器（串口轉以太網）。

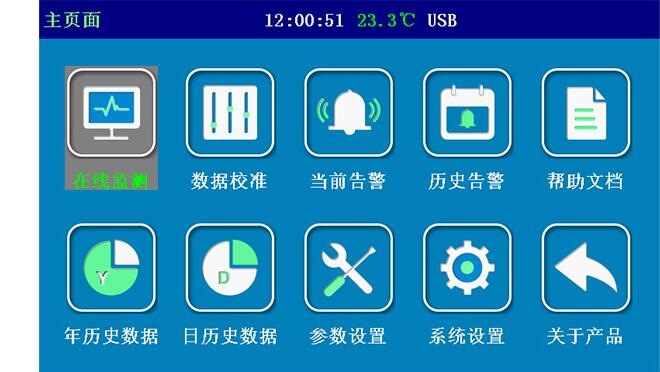

? ● 收斂主機顯示界面:歷史數據查看、參數設定、數據校準、告警分析、系統設置等。
? ● 電池組端總電壓、電流顯示。

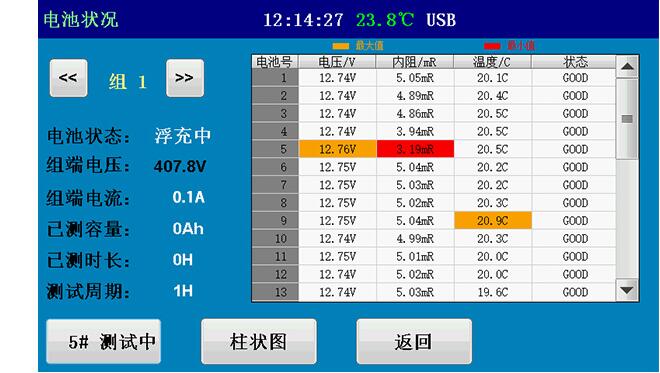

? ● 單體壓、內阻、溫度等實時數據界面

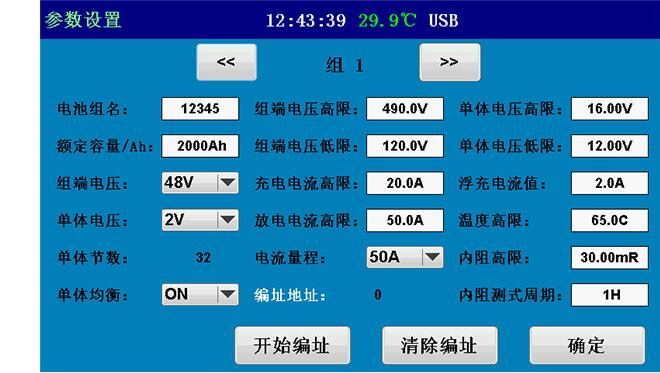

? ● 參數設置界面

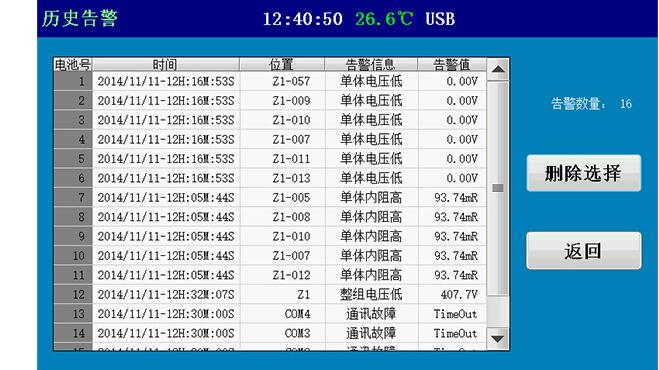

? ● 報警記錄

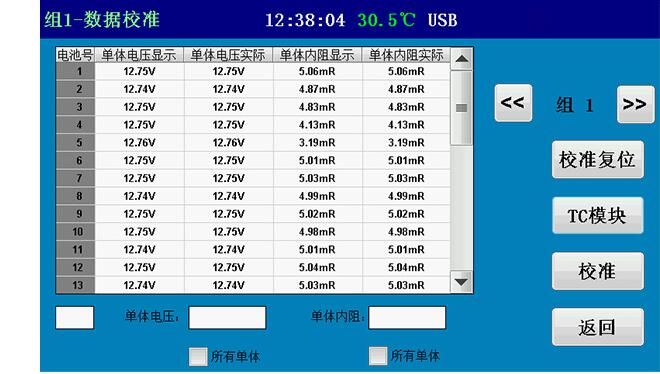

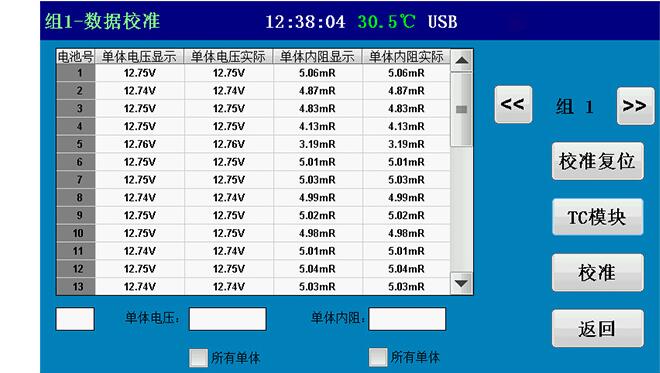

? ● 內阻校準界面
主要技術參數
工作環境
工作溫度： -5℃～60℃
相對濕度： 5％～95％
大氣壓強： 86～106kPa
監測能力
每組最大為40節/12V、120節/2V，一個監控主機最多管理二組電池。
監測范圍
2V、6V、12V電池，容量小于2000AH
電源要求
TA模塊：DC8-24V供電，由監控主機供電，0.5W
TC模塊：DC8～24V供電，2W
監控主機：85～264VAC,100V～370VDC, 50W
保護
測量回路與電源回路帶保險絲
測量范圍及精度
組壓：20～800V，±(0.5%+0.2V)
單體電壓：1.5～3V，±(0.1%+1mV)
9～16V，±(0.1%+10mV)
單體電池內阻：0～65535uΩ
±(2%+3 uΩ)(2V電池,重復精度)
±(2%+30uΩ)(6V、12V電池,重復精度)
分辨率為3 uΩ
電池內部溫度：5℃～+60℃，±1℃
充放電電流：0～500A(可選), ±2%（最大量程）
通信接口
TA模塊：RS485口，支持MODBUS協議，每個RS485總線最多支持120個設備
監控主機：帶RS485網絡口，支持MODBUS/RTU、MODBU 協議
絕緣耐壓 ???
2000VAC
耐久性&認證
MTBF：100,000小時 ??
安裝方式
TA模塊/TC模塊/轉換器：直接粘貼到電池上或安裝到固定條上
監控主機：19英寸機柜或電池架上固定
重量
TA模塊115g ?TC模塊120g ?
監控主機 1.5Kg
變更記錄
A0版 （20130124）：發行版。
A1版 （20150402）：修改為新監控主機。
A2版 （20190309）：TA修改為外部供電版。
通信接口
TA模塊：RS485口，支持MODBUS協議，每個RS485總線最多支持120個設備。
監控主機：帶RS485網絡口，支持MODBUS/RTU、MODBU 協議。
